ООО "Русский трансформатор"инжиниринговая компания г. Астрахань продукция изображения excel прайсы публикации




ООО "Русский трансформатор"г.Астрахань - специализированная производственно-инжиниринговая компания на рынке энергетики от 0, ...


+7(961)8160019
+7(961)816-00-19
89618160019
Россия, г. Астрахань, ул. Марфинская 5а г. Астрахань Астраханская область 414014
Россия

Сухой распределительный трансформатор ТС до 1600кВА включительно.Сухой распределительный трансформатор ТС до 1600кВА включительно. Сухой распределительный трансформатор ТС до 1600кВА включительно.

ООО "Русский трансформатор"г.Астрахань - специализированная производственно-инжиниринговая компания на рынке энергетики от 0, 4 до 220кВ производит и поставляет электротехническую продукцию КТП, БКТП, КТПП, КТПСН, КСО, КРУ, РЛК, РЛНД, ТОЛ, ТПЛ, ТШЛ, ТМГ, ТСЛ. Компания является официальным дистрибьютором ряда крупных мировых компаний и осуществляет прямые поставки дизель- генераторов (дизельных электростанций)Cummins, FG Wilson, AKSA, Caterpillar, Iveco Motors, SDMO, Onis Visa, CTM.

Сухой распределительный трансформатор - понижающий трансформатор с мощностью в трёх фазах от 250 до 1600 кВА включительно, класса напряжения изоляции 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети по низкой стороне до 1 кВ, питающей непосредственных потребителей электроэнергии общего назначения.
Трансформатор как преобразователь энергии полностью обратим. Первичной может быть любая обмотка, независимо от её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.
Сухие распределительные трансформаторы типов ТС и ТСЗ класса напряжения 10 кВ выпускаются серийно.
Класс напряжения обмоток 10 кВ: номинальные высоковольтные напряжения (ВН) обмоток - 10.00, 10.50 или 11.00 кВ.
Класс напряжения обмоток 6 кВ: номинальные высоковольтные напряжения обмоток - 6.00, 6.30 или 6.60 кВ.
Основное номинальное низковольтное напряжение (НН) обмоток - 0.40 кВ.
Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:

 ТС - трансформатор сухой без защитного кожуха со степенью защиты IP00;

ТСЗ - трансформатор сухой в защитном кожухе со степенью защиты IP41

В конструкцию трансформаторов ТС и ТСЗ входят следующие составные части: - активная часть (магнитопровод, обмотки, изоляция, отводы); - контрольно- измерительные, сигнальные и защитные устройства; - вспомогательные устройства. В конструкцию трансформаторов ТСЗ также входит наружный защитный кожух.
1. Активная часть
Активная часть трансформатора - то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.
Главные элементы активной части: обмотки и магнитная система (магнитопровод). Активная часть распределительных сухих трансформаторов состоит из следующих узлов: а) магнитопровода; б) блока обмоток высокого напряжения (ВН) и низкого напряжения (НН); г) отводов ВН и НН; е) сборочных единиц и деталей изоляции; ж) клеммной коробки с отпайками для регулирования переключением без возбуждения (ПБВ).
Активная часть в сборе. 1 - магнитопровод; 2 - блок обмоток ВН - НН; 3 - клеммная коробка с отпайками; 4 - отводы обмотки ВН; 5 - опорные изоляторы ВН.
1.2. Магнитопровод
Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм , которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.
1.3. Обмотки
Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН).
Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции из термостойкой плёнки, обмотки ВН - из алюминиевого провода прямоугольного сечения со стекловолокнистой изоляцией. Межслоевая изоляция из термостойкой плёнки. Прессовка обмоток осуществляется прессующими винтами.
Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).
В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.
Все изоляционные материалы применяемые в обмотках имеют класс нагревостойкости не ниже F ( 155 °С).
Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора на клеммной коробке (при полностью отключенном трансформаторе).

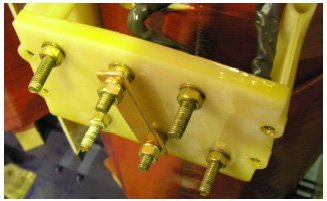

Клеммная коробка для регулировочных отпаек обмотки ВН
1.3. Отводы
Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.
Соединения обмоток ВН выполняются латунными стержнями.
Соединения НН - алюминиевыми шинами прямоугольного сечения.

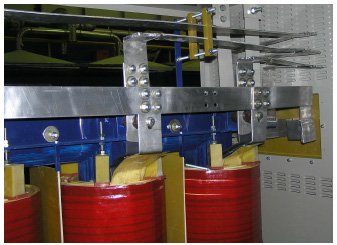

Активная часть с отводами НН из алюминиевых шин на переднем плане

1.4 Защитный кожух

Защитный кожух трансформатора типа ТСЗ представляет собой металлическую сборную конструкцию в форме прямоугольной коробки и состоит из следующих основных узлов: а) крыши; б) дна; в) двух боковых панелей; г) промежуточной панели; д) фланца ВН на одной боковой панели; е) фланца НН на другой боковой панели.
На фланце ВН устанавливается защитный кожух ВН.

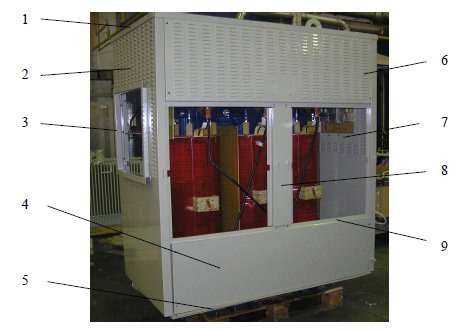

 Защитный кожух в сборе (активная часть сухого трансформатора - внутри кожуха). 1 - крыша; 2 - боковая панель с решёткой для вентиляции; 3 - фланец ВН; 4 - нижняя панель; 5 - дно; 6 - верхняя панель с решёткой для вентиляции; 7 - фланец НН; 8 - промежуточная панель; 9 - место установки средних съёмных панелей.

Сухой распределительный трансформатор ТСЛ - понижающий трансформатор с мощностью в трёх фазах от 250 до 2500 кВА включительно, класса напряжения изоляции 6 и 10 кВ, с раздельными обмотками высокого и низкого напряжения, с напряжением распределительной сети по низкой стороне до 1 кВ, питающей непосредственных потребителей электроэнергии общего назначения.
Трансформатор как преобразователь энергии полностью обратим. Первичной может быть любая обмотка, независимо от её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.

В конструкцию трансформаторов ТСЛ и ТСЛЗ входят следующие составные части: - активная часть (магнитопровод, обмотки, изоляция, отводы); - контрольно- измерительные, сигнальные и защитные устройства; - вспомогательные устройства.
В конструкцию трансформаторов ТСЛЗ также входит наружный защитный кожух.
1. Активная часть.
Активная часть трансформатора - то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.
Главные элементы активной части: обмотки и магнитная система (магнитопровод). Активная часть распределительных сухих трансформаторов состоит из следующих узлов:
а) магнитопровода; 0РТ.135.030.ТИ 6 б) блока обмоток высокого напряжения (ВН) и низкого напряжения (НН); г) отводов ВН и НН; е) сборочных единиц и деталей изоляции; ж) клеммной коробки.

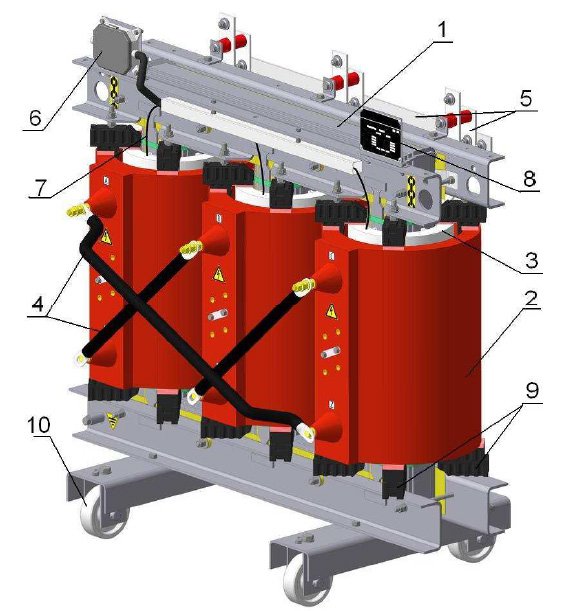

Трансформатор в сборе. 1 - магнитопровод; 2 - обмотка ВН; 3 - обмотка НН; 4 - отводы обмотки ВН; 5 - отводы обмотки НН. 6 - Клеммная коробка; 7 - Термопары; 8 - Паспортная табличка; 9 - Опоры; 10 - Колеса.
1.1. Магнитопровод
Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода - магнитная система - трёхстержневая плоскошихтованная выполненная из анизотропной холоднокатаной электротехнической стали толщиной 0.3 мм , которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.
1.2. Обмотки.
Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня - обмотка низкого напряжения (НН), обмот- ка высокого напряжения (ВН). Обмотки НН пропитаны изоляционным лаком, обмотки ВН залиты эпоксидным клмпаундом.
Обмотки НН выполняются из алюминиевой ленты и межслоевой изоляции, обмотки ВН - из алюминиевой ленты и межслойной изоляции. Прессовка обмоток осуществляется прессующими винтами.
Материал проводников обмоток: алюминий - (плотность - γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC - ρал75 = 0,0342 Ом*мм2/м).
В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.
Все изоляционные материалы применяемые в обмотках имеют класс нагревостойкости не ниже F (155 °С).
Регулирование напряжения в обмотке ВН осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

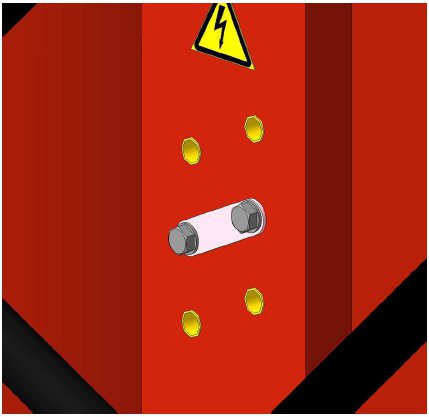

Регулировочные отпайки обмотки ВН.
1.3 Отводы.
 Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.
Соединения обмоток ВН выполняются алюминиевыми трубками, изо- лированными термоусадочной трубкой.
Соединения НН - алюминиевыми шинами прямоугольного сечения.

Активная часть с отводами НН из алюминиевых шин

2. Защитный кожух.

   Защитный кожух обеспечивает необходимую степень защиты активной части. Степень защиты трансформатора ТСЛЗ - IP41. Защитный кожух состоит из дна, крыши и боковых стенок. Стенки и дно кожуха имеют вентиляционные отверстия, необходимые для охлаждения трансформатора.
На широких стенках кожуха имеются съемные панели для доступа к регулировочным отпайкам.
фото4.jpgЗащитный кожух трансформатора ТСЛЗ.
Кожух окрашен полиэфирной порошковой


Цена по опросному листу



Добавлено: 04-10-2016. Предложение действительно 877 дней.
Тип: Продажа
